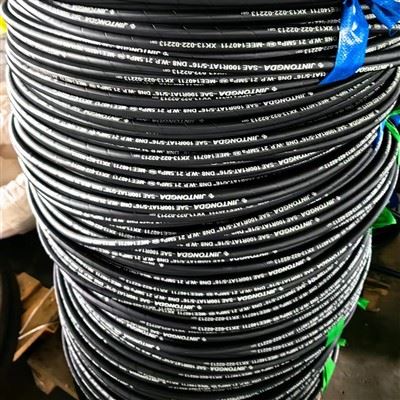

Гидравлический резиновый шланг

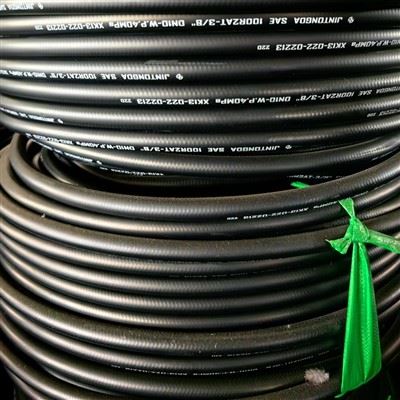

Ваш ведущий производитель резиновых гидравлических шлангов SAE J517 в Китае!
JUYE JINTONGDA PIPE INDUSTRY CO, Ltd является профессиональным производителем гидравлических трубок с оплеткой из стальной проволоки различных спецификаций с 1999 года. Сейчас мы производим гидравлические шланги 1SN, 2SN, 4SP и 4SH в соответствии с американскими стандартами SAEJ517 и стандартами DIN. Благодаря конкурентоспособным ценам, стабильному качеству продукции и своевременной доставке мы установили долгосрочные деловые отношения с клиентами из более чем 50 стран.
Гарантия качества
Наши детали проверяются на предмет качества на различных этапах производственного процесса, чтобы гарантировать, что мы поставляем нашим клиентам самую лучшую продукцию. Мы проводим испытания гидравлическим импульсом и гидравлическим давлением, чтобы гарантировать безопасную и эффективную работу во время использования в полевых условиях.
Широкий спектр применения
Мы — универсальный магазин, где вы можете приобрести все гидравлические шланги. Наша продукция широко используется в сельском хозяйстве, строительстве, добыче угля, машиностроении, садовой промышленности, автомобильной промышленности, нефтегазовой промышленности.
Полная квалификация
Мы можем предоставить сертификаты на материалы, сертификаты соответствия, заявления о соответствии всем уровням PPAPS и RoHS, заявления о соответствии 3TG и другую документацию. Просто запросите необходимые формы при размещении запроса предложения у нашей команды.
Высококвалифицированная техническая команда
У нас работают инженеры-энергетики и механики с высшим образованием, а также обученные и сертифицированные специалисты. К этим специалистам вы можете иметь прямой доступ, они помогут диагностировать вашу конкретную систему и предоставят рекомендуемые решения.
Резиновый гидравлический шланг — это гибкая резиновая трубка, по которой гидравлическая жидкость подается к гидравлическим компонентам и обратно, таким как клапаны, насосы, двигатели и цилиндры. Внутренний слой шланга обычно изготавливается из синтетического каучука или термопластика, устойчивого к гидравлической жидкости, маслу и химикатам. Внешний слой предназначен для защиты шланга от истирания, погодных условий и других внешних факторов.
Что мы можем сделать?
Пользовательские концы
Мы можем изготовить именно тот конец шланга, который необходим для вашего применения.
Брендинг Lay Line
Мы предлагаем индивидуальный брендинг для ваших OEM-узлов.
Гравиметрия
У нас есть лаборатория проверки чистоты на месте, и мы можем предоставить гравиметрическую отчетность.
Очистка пеллет
Наша зона очистки и упаковки оснащена современной системой очистки гранул.
Этикетка / Струйная печать
Мы предлагаем множество форм индивидуальной маркировки, таких как бирки, струйная печать, лазерная гравировка и многое другое.
Распространенные типы резиновых гидравлических шлангов
Резиновые гидравлические шланги бывают разных типов, размеров и форм, в зависимости от применения и типа перекачиваемой жидкости. Наиболее распространенными типами резиновых гидравлических шлангов являются
Плетеные шлангиЭти шланги имеют один или несколько слоев армированной плетеной проволоки, что обеспечивает устойчивость к высокому давлению и гибкость.
Спиральные шлангиЭти шланги имеют армирование спиральной проволокой, что обеспечивает устойчивость к высокому давлению и меньший радиус изгиба, чем шланги с оплеткой.
Термопластичные шлангиЭти шланги изготовлены из термопластического материала, который легче, гибче и долговечнее резины. Они подходят для применений, требующих устойчивости к высокому давлению и высоким температурам.
Типы конструкции резиновых гидравлических шлангов
Из-за разнообразия областей применения гидравлических шлангов, а также диапазона химикатов и давлений, которым они будут подвергаться, существует также ряд конструкций гидравлических шлангов.
Усиленный
Этот тип шланга напоминает базовую трехслойную конструкцию, но с дополнительными буферами в армирующем слое, чаще всего в виде текстильной оплетки, проволочной оплетки или проволочной спирали вокруг внутренней трубки.
спиральный
Спиральные шланги представляют собой полужесткие шланги, предназначенные для расширения и удобства хранения. Поскольку шланг скручен, он может растягиваться таким образом, чтобы не оказывать ненужного давления на материалы шланга.
Гофрированный
Другой метод увеличения расширения и гибкости шланга – это гофрирование. Гофрирование проявляется в виде небольших ниток или складок в материале шланга, напоминающих гармошку, которые позволяют шлангу расширяться и сжиматься, не повреждая корпус.
шарнирно-сочлененный
Шарнирные шланги представляют собой шланги, состоящие из секций, с жесткими валами, соединенными гибкими соединениями. Шарнирное соединение позволяет шлангам поворачивать за углы или вращаться вокруг других компонентов.
Многоэлементный
Шланги, состоящие из нескольких перечисленных выше элементов, называются «многоэлементными шлангами».
Части гидравлического резинового шланга
Гидравлические шланги состоят из трех частей.
Внутренняя трубкаЭто обеспечивает поток жидкости. Нитрил и неопрен — два популярных материала, используемых для изготовления гидравлических шлангов, но можно использовать и другие материалы.
АрмированиеЭто обеспечивает прочность шланга, другими словами, рабочее давление. Шланг с одинарной волоконной оплеткой обычно имеет более низкое номинальное давление, чем шланг с одинарной или двойной проволочной оплеткой, который, в свою очередь, имеет более низкое номинальное давление, чем четырех- или шестислойный шланг со спиральным армированием.
КрышкаОн защищает армирование шланга и может быть изготовлен из различных материалов, включая волокно, неопрен, винилнитрил и синтетический каучук.
Особенности резинового гидравлического шланга
Большая гибкость:Гидравлические шланги, минимальный радиус изгиба которых меньше стандартного.
Параметры более высокого давления:Гидравлические шланги, максимальное рабочее давление которых превышает требования стандартов. Это расширяет область применения шланга при сохранении коэффициента запаса прочности и того же диаметра шланга, поэтому нет необходимости менять его (например, на меньший) или менять его тип (например, с двойной оплетки на спиральный шланг).
Параметры более высокой температуры:Гидравлические шланги имеют определенный температурный диапазон, в котором они должны работать. Этот диапазон составляет от -40 градуса до +100 градуса (с пиками до 125 градусов) для рукавов с текстильной оплеткой (типа 2ТЭ, 3ТЕ), с компактной оплеткой из стальной проволоки (1SC, 2SC,1SN, 2SN). ), так и для определенной группы рукавов со спиральной оплеткой (4СП, 4Ш). Для спиральных гидравлических рукавов с постоянным рабочим давлением независимо от диаметра (R12, R13, R15) диапазон составляет от -40 градусов до +121 градусов (с пиками до 125 градусов). Иногда рабочая температура гидравлической системы может оказаться выше температуры стандартных гидравлических шлангов. При превышении рекомендованной температуры резина начинает терять гибкость и затвердевать, затем начинают возникать протечки на концах шлангов, вблизи фитингов. В таких случаях следует использовать шланги с более высоким диапазоном рабочих температур.
Повышенная стойкость к истиранию:Наружный слой резиновых гидравлических шлангов, изготовленных по общепринятым стандартам, имеет ограниченную стойкость к истиранию. Испытания на стойкость к истиранию проводятся в соответствии со стандартом EN ISO 6945. Он определяет потерю веса образца шланга после определенного количества циклов и приложения вертикальной силы (например, средняя потеря веса составляет 0,5 г для шлангов типа 1SN и 2SN, испытанных на 2 000 циклов при вертикальном положении). усилие (25±0,5 Н).Для повышения стойкости к истиранию наружного слоя производители наносят дополнительный слой (например, СВМПЭ сверхвысокомолекулярный полиэтилен - сшитый полиэтилен). необходимо применить дополнительную защитную крышку (например, защитную спираль для шланга).
Более длительный срок службы:Срок службы гидрорукавных сборок в реальных условиях эксплуатации зависит от многих факторов, в том числе:
- Усталостная прочность гибкого шланга в сборе, подверженного переменному внутреннему давлению, изгибу, изменениям внутренней и внешней температуры.
- Устойчивость к старению (естественная потеря механических свойств материала шланга).
- Устойчивость к внешним повреждениям.
Обычное использование гидравлических резиновых шлангов
Гидравлические системы
Гидравлические шланги широко используются в гидравлических системах для передачи гидравлической жидкости под высоким давлением. Эти системы обычно встречаются в строительной технике, сельскохозяйственной технике, промышленном оборудовании и транспортных средствах.
Тяжелая техника и оборудование
Гидравлические шланги играют решающую роль в тяжелой технике и оборудовании, таком как экскаваторы, погрузчики, краны, вилочные погрузчики и бульдозеры. Они используются для управления и передачи гидравлической мощности для различных функций, таких как подъем, копание, рулевое управление и торможение.
Промышленное оборудование
Гидравлические шланги используются в различных отраслях промышленности, включая производственное оборудование, энергетическое оборудование, прессы, станки и робототехнику. Они обеспечивают точный контроль и эффективную передачу гидравлической энергии в этих системах.
Автомобильная промышленность и транспорт
Гидравлические шланги используются в автомобильной промышленности, особенно в тормозных системах и системах рулевого управления с усилителем. Они помогают передавать гидравлическое давление для управления тормозным усилием и помогают в рулевом управлении.
Аэрокосмическая промышленность и авиация
Гидравлические шланги используются в самолетах и аэрокосмических системах, таких как шасси, поверхности управления и гидравлические приводы. Эти шланги обеспечивают надежную передачу гидравлической энергии для выполнения важнейших функций в авиационной промышленности.
Морские и морские применения
Гидравлические шланги используются в морской среде, включая судостроение, морские буровые платформы и гидравлические лебедки. Они выдерживают суровые условия и передают энергию для различных морских операций.
Горное дело и строительство
Гидравлические шланги имеют решающее значение в горнодобывающей и строительной деятельности, а также приводят в действие такое оборудование, как камнедробилки, буровые установки, погрузчики и краны. Они обеспечивают эффективную и надежную работу в сложных условиях.
Погрузочно-разгрузочные работы
Гидравлические шланги используются в погрузочно-разгрузочном оборудовании, включая конвейерные системы, лифты и гидравлические цилиндры. Они облегчают перемещение и контроль материалов на складах, фабриках и распределительных центрах.
Критерии выбора резинового гидравлического шланга
Материал
Материал гидравлического шланга должен иметь химическую совместимость с рабочей жидкостью, с которой он контактирует. Шланг обычно состоит из синтетического каучука, такого как NBR (нитрил), EPDM (мономер этилен-пропилен-диена) и SBR (бутадиен-стирольный каучук).
Однако они также могут быть термопластами, тефлоном или силиконом. Шланги из синтетического каучука подходят для использования с гидравлическими маслами.
Температура
Гидравлический шланг должен обеспечивать комфортную работу в определенном диапазоне температур. Воздействие высоких температур в течение длительного времени может привести к потере гибкости шланга. Для таких применений следует использовать высокотемпературный гидравлический шланг.
Давление
Гидравлический шланг должен выдерживать максимальное рабочее давление, включая скачки давления, которые могут возникнуть во время работы.
Длина
Длина шланга должна быть достаточной, чтобы он мог сгибаться и изгибаться при движении частей оборудования.
Диаметр
Внутренний диаметр шланга должен соответствовать скорости потока жидкости в данном случае. Чем меньше диаметр, тем выше скорость. Эта высокая скорость вызовет избыточное тепло, трение и турбулентность в системе.
Радиус изгиба
Радиус изгиба — это минимальный радиус, которого может достичь шланг с петлей, не причинив ему никакого повреждения. Изгиб в начале концевого фитинга шланга не должен происходить, так как это может привести к утечкам в фитинге шланга. Крутые изгибы могут увеличить турбулентность гидравлической жидкости, что может привести к повреждению внутреннего слоя шланга.
Армирование: Армирование может быть спиральным, спиральным или плетеным. Спиральная конструкция лучше всего подходит для всасывания, а спиральная конструкция — для работы при экстремально высоком давлении. Плетеную конструкцию лучше всего использовать для применений с низким или умеренно высоким давлением.
Концевое соединение:В зависимости от ваших требований гидравлические шланги доступны с готовыми фитингами для быстрого и простого подключения или без фитингов для легкой настройки в соответствии с вашим применением. Для готовых фитингов важно убедиться, что фитинги правильного размера совместимы с вашей системой.
Аксессуары:Шланги должны быть оснащены специальными гидравлическими аксессуарами, чтобы гарантировать, что они подходят к насосам/приводам. Хомуты для гидравлических шлангов и устройства для обжима гидравлических шлангов используются для обеспечения правильного соединения шланга с фитингами и его обжатия до точного диаметра. Используемые фитинги должны быть специально разработаны для гидравлического применения и способны выдерживать высокое давление. Для обеспечения идеальной длины шланга для конкретного применения можно использовать гидравлический резак для шлангов.
Советы по уходу за резиновыми гидравлическими шлангами
Визуальный осмотр — один из самых важных и один из самых простых этапов профилактического обслуживания. Регулярно проверяйте систему шлангов и ее фитинги на предмет повреждений, неисправности или признаков необычных проблем с производительностью ежедневно, еженедельно или ежемесячно в зависимости от вашего применения. Мы рекомендуем составить список сигналов, которые вызывают полное отключение и замену шлангового узла, чтобы ваши сотрудники могли быстро устранить проблемы. Эти сигналы должны включать в себя:
- Утечки в шланге или вокруг фитингов.
- Смещение или проскальзывание фитингов.
- Поврежденная арматура, включая трещины, коррозию и другие видимые повреждения.
- Поврежденные шланги, включая признаки трещин или обугленных поверхностей, а также необычной твердости или жесткости.
- Перегибы, перекручивания, сплющенные или смятые части шланга.
- Поврежденные чехлы, включая порезы, потертости, вздутия и трещины, особенно если при повреждении оголяется арматура (которая требует скорейшей замены).
- Ослабленные, мягкие или поврежденные обложки.
Имейте в виду, что ни один шланг не следует ремонтировать или использовать повторно, поскольку повреждение и износ шланга могут поставить под угрозу его способность использовать его в первоначальном проектном состоянии.
Каждый промышленный и гидравлический шланг и его фитинги имеют известный ожидаемый срок службы. Каждое конечное применение, по крайней мере, в некоторой степени уникально и требует рассмотрения того, как долго должен прослужить шланг в сборе. Узнайте у производителя или поставщика срок службы и идеальный интервал между проверками и настройками. Настройте график профилактического обслуживания для отдельных компонентов, чтобы инспекторы вашего предприятия могли выполнять эффективное и оптимальное обслуживание. На каждом этапе срока службы ищите признаки порезов, изломов, коррозии или износа, соответствующие этапу срока службы детали. Мы рекомендуем документировать это в журнале состояния детали с течением времени. Инспекторы вашего предприятия смогут отслеживать увеличение ущерба и видеть тенденции в производительности. Обязательно рассмотрите постоянную маркировку или другие подходящие средства маркировки шланга в сборе. Это также поможет подать сигнал о необходимости проверки и замены шланга.
Проверьте каждую систему шлангов, эксплуатируя ее при максимальном номинальном рабочем давлении и проверяя ее на наличие утечек или проблем. Во время этого испытания убедитесь, что любые скачки давления в системе также ниже максимально допустимого давления и что персонал соблюдает безопасное расстояние от оборудования в случае неисправности. Никогда не проверяйте шланг, находясь в прямом физическом контакте со шлангом, находящимся под давлением. Инъекции жидкости могут привести к серьезной травме.
Даже при хорошем профилактическом обслуживании и оптимальной работе системы части шланговой системы со временем выходят из строя. Например, эластомерные уплотнения начнут затвердевать, изнашиваться или становиться хрупкими из-за возраста и частого воздействия тепла и давления. Замена этих деталей при каждом снятии шланга помогает поддерживать систему в целом в хорошем состоянии и не требует внеплановых простоев для устранения неполадок и ремонта. Это предотвращает сбои, которые могут привести к травмам или потере производства.
На каждом этапе программы профилактического обслуживания вашего предприятия ведите текущий учет состояния узла, любых замененных или отремонтированных деталей и даже фактов проведения регулярных проверок без необходимости регулировки. Все эти данные позволяют вашей компании отслеживать долгосрочную производительность системы и проверять, работает ли система так, как ожидалось. Анализ данных также может помочь вашей компании определить, пришло ли время для нового проекта или системы. При правильном оснащении разрушающие испытания или испытания замененных деталей для определения того, какую нагрузку или дальнейшее использование они могут выдержать, также являются прибыльным анализом, который может помочь вашей компании изменить графики замены.
Вместо того, чтобы выключать машины и вызывать задержки в запланированном или ожидаемом ремонте из-за отсутствия запасных частей, поддерживайте запас запасных частей. Интеллектуальная аналитическая система в сочетании с данными о профилактическом обслуживании может порекомендовать нужное количество компонентов, которые следует хранить на месте для быстрой замены. Помимо наличия собственных запасов, вы можете заказать замену при подготовке к запланированным задачам по замене деталей и оптимизировать весь процесс.
Полное руководство по часто задаваемым вопросам по гидравлическим резиновым шлангам
Вопрос: Как проверить усталостную прочность шланга в сборе?
Вопрос: Для чего используются гидравлические шланги?
Вопрос: Как часто следует заменять гидравлические шланги?
Вопрос: Как выбрать гидравлический шланг?
Вопрос: В чем разница между резиновым шлангом и гидравлическим шлангом?
Вопрос: Для чего используется гидравлический шланг?
Вопрос: В чем разница между гидравлическим шлангом и воздушным шлангом?
Вопрос: Какой гидравлический шланг наиболее распространен?
Вопрос: Как определить гидравлический шланг?
Вопрос: Как долго служат гидравлические шланги?
Вопрос: Могу ли я использовать гидравлический шланг для воздушного шланга?
Вопрос: Можете ли вы использовать гидравлический шланг для воды?
Вопрос: В чем недостаток использования гидравлического шланга в гидравлической системе?
Вопрос: Имеет ли значение размер гидравлического шланга?
Вопрос: Как часто ломаются гидравлические шланги?
Вопрос: Какой размер гидравлического шланга у меня есть?
Вопрос: Как узнать, неисправен ли мой гидравлический шланг?
Вопрос: Насколько герметичными должны быть гидравлические шланги?
Вопрос: Почему рвутся гидравлические шланги?
Вопрос: Имеются ли уплотнительные кольца на гидравлических шлангах?
Вопрос: Изнашиваются ли гидравлические шланги?
Являясь одним из ведущих производителей и поставщиков резиновых гидравлических шлангов в Китае, мы искренне приветствуем вас купить гидравлические резиновые шланги со скидкой на нашем заводе. Вся наша продукция отличается высоким качеством и конкурентоспособной ценой.
